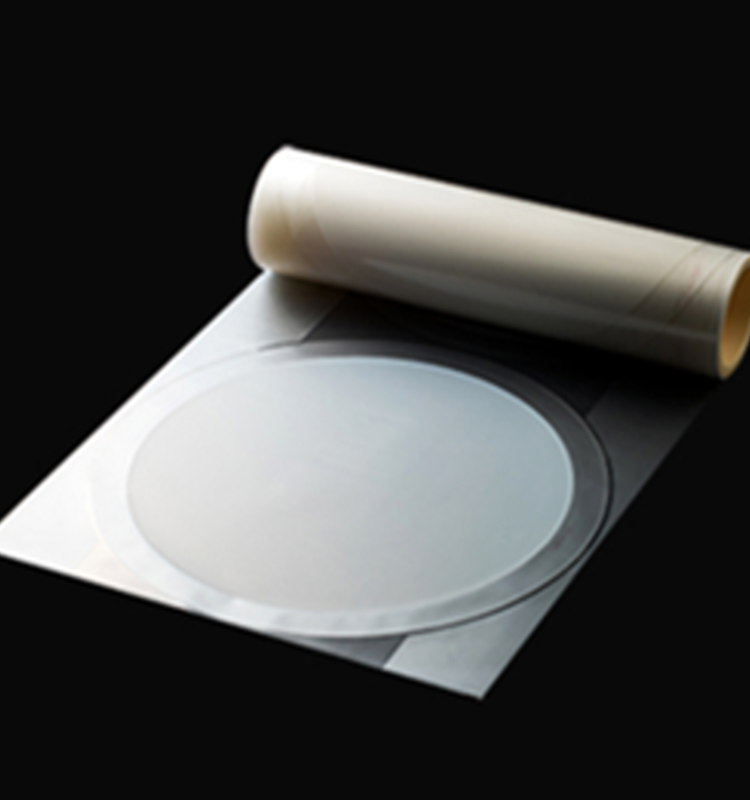

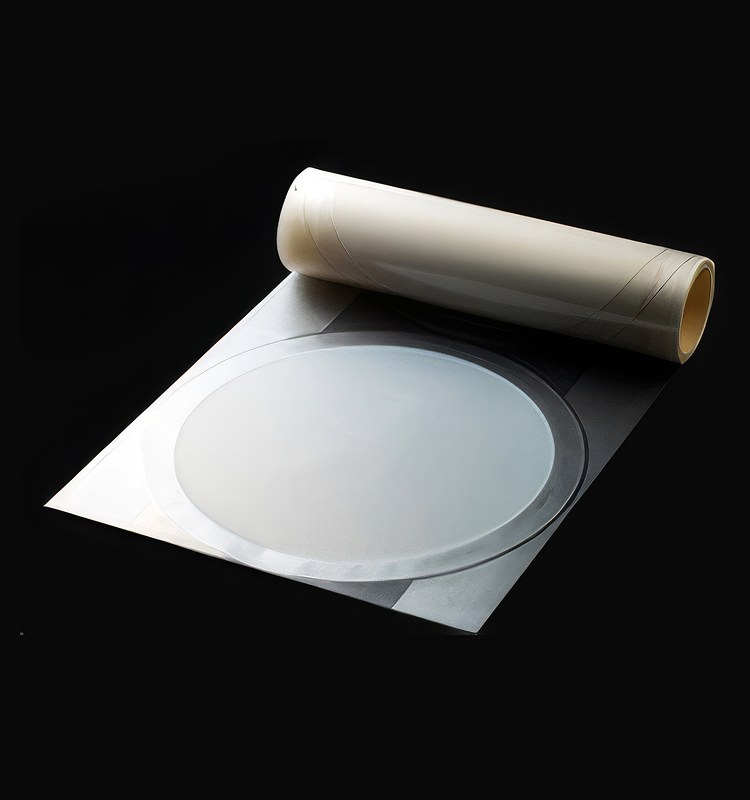

DAF Die Attach Film LG Chem 尖端素材 用于半导体封装堆叠化及薄型化的超薄膜粘接材料
DAF Die Attach Film LG Chem 尖端素材 用于半导体封装堆叠化及薄型化的超薄膜粘接材料

用于半导体封装堆叠化及薄型化的超薄膜粘接材料

DAF(Die Attach Film)是一种用于半导体封装工艺中,将半导体芯片与电路基板或芯片之间连接的超薄膜粘接剂。
在将晶圆分割成单个芯片时,通过将支撑晶圆的切割胶带(Dicing Tape)与将芯片粘接到基板的芯片粘接胶带(Die Bonding Tape)一体化,可以简化封装工艺。
该材料在闪存等高集成度半导体的后工序中是必不可少的,凭借卓越的可靠性和优异的工艺性,使半导体封装的堆叠化和薄型化成为可能。

用途

PC / Server / Graphics DRAM

PC / Server / Graphics DRAM

Mobile DRAM

Mobile DRAM

NAND

NAND

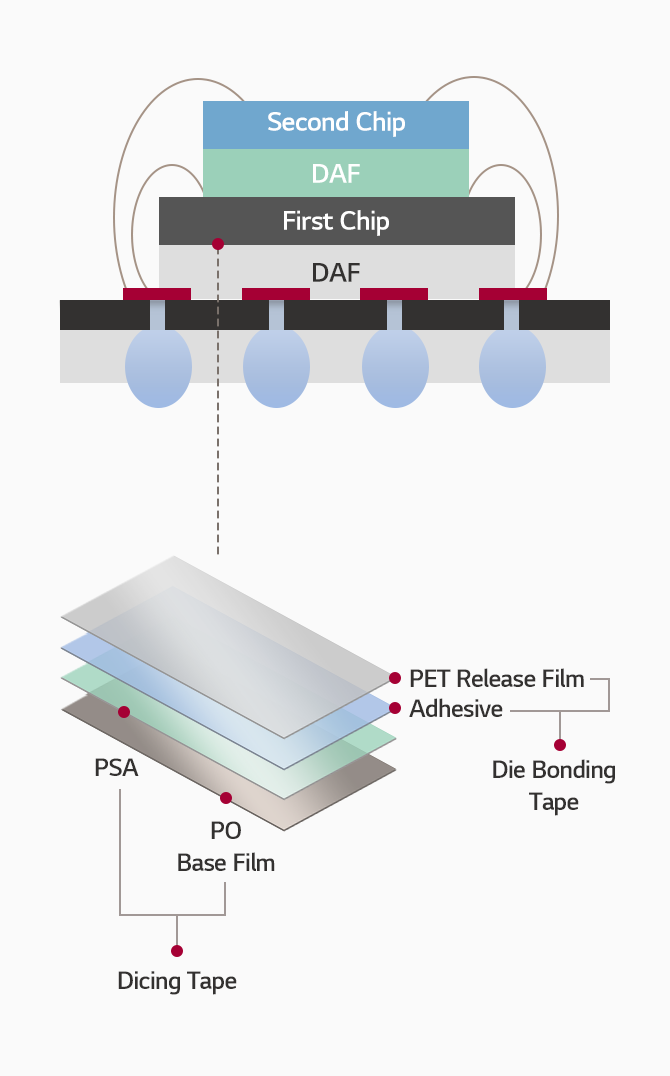

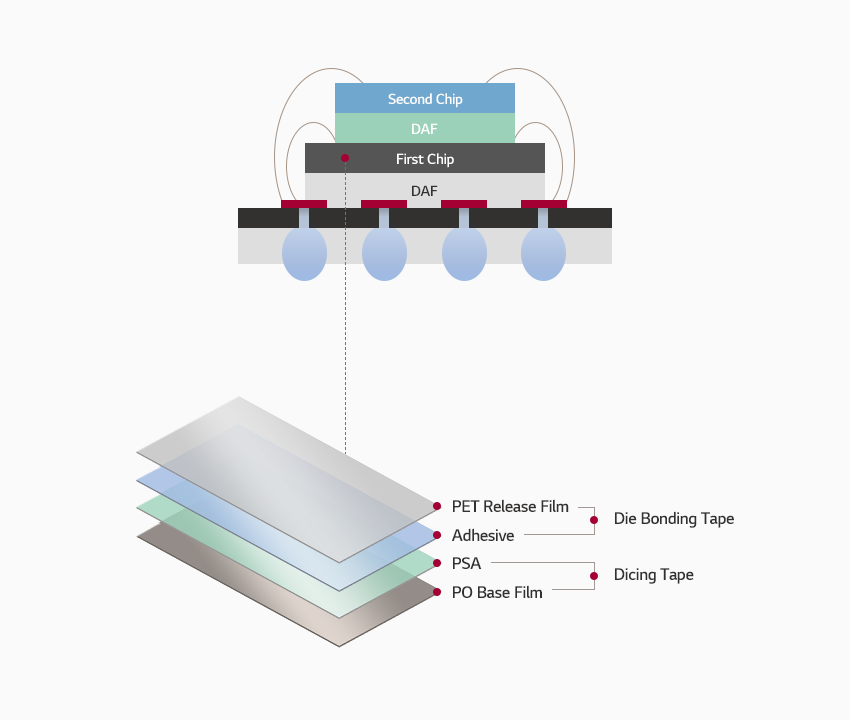

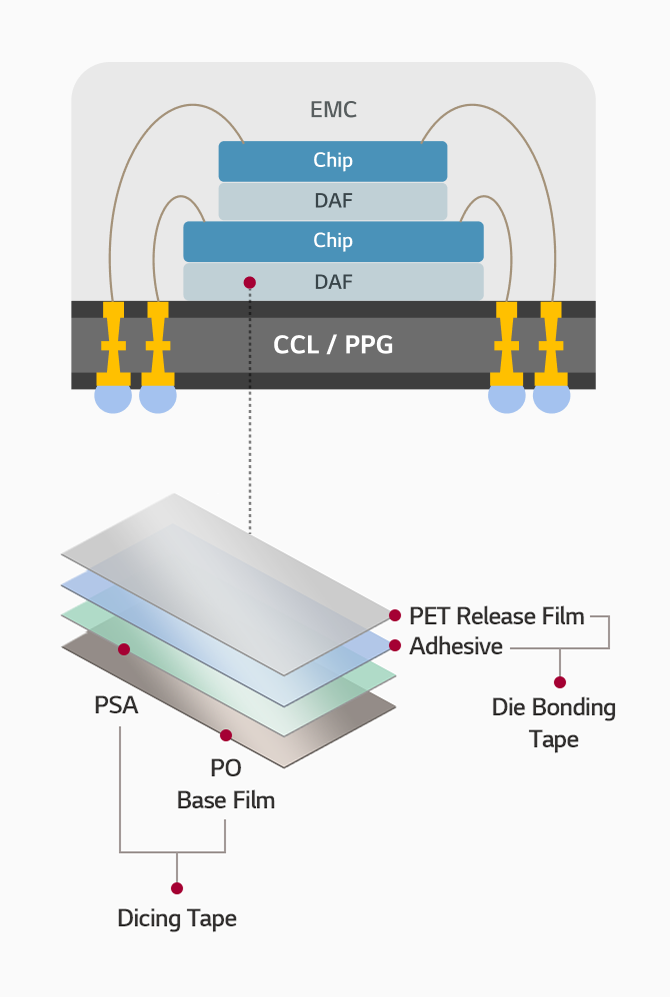

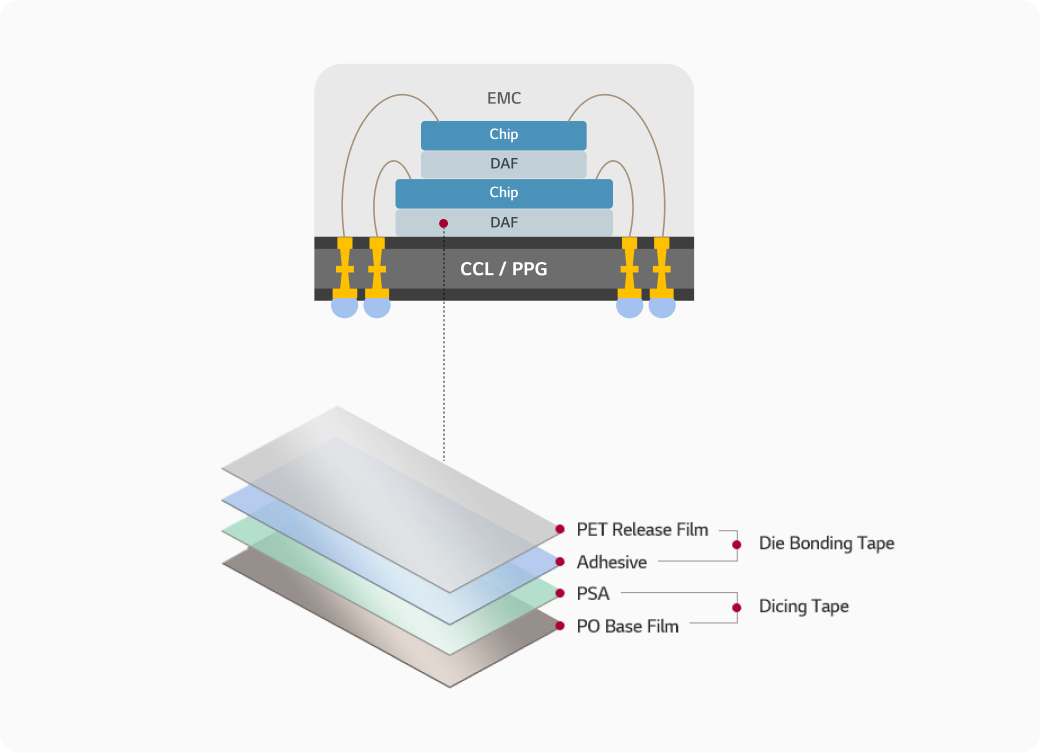

产品功能及结构

• 通过均匀的厚度控制,确保稳定的结合质量
• 优异的填充特性及Die Attach固化后无空洞结合,提高可靠性
• 强大的粘接力,可实现对各种基板和芯片的高可靠性结合
• 优异的耐热性和可靠性,适用于高温工艺及热循环环境
• 易于拾取,工艺性优良
• 兼容刀片及激光切割工艺

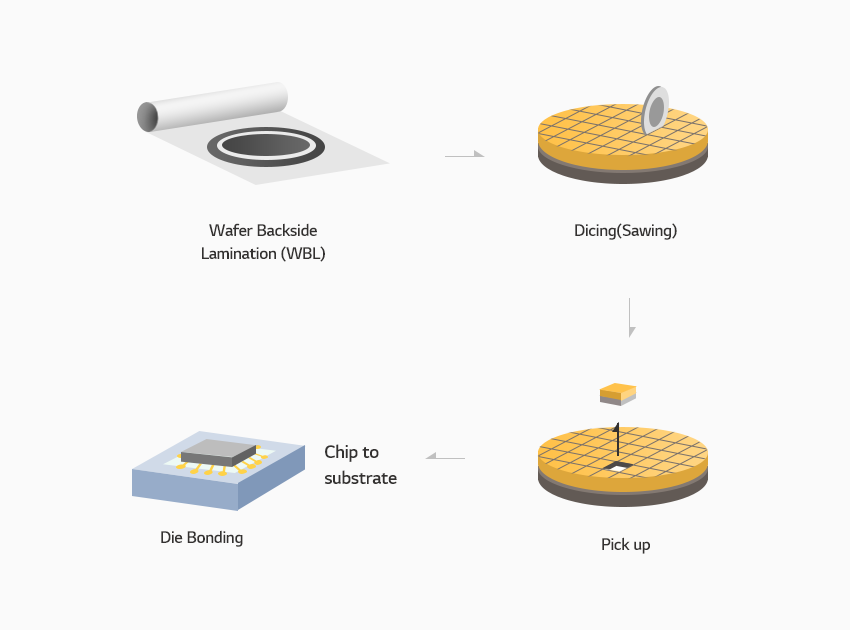

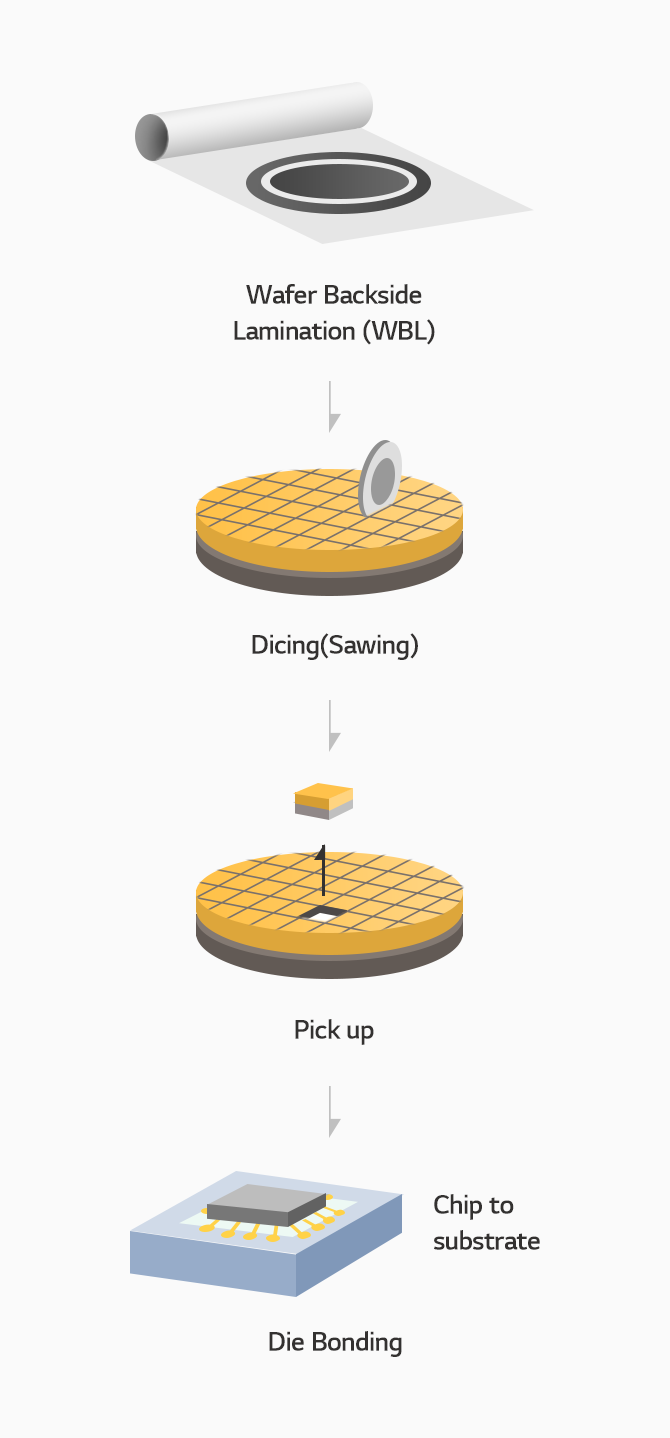

DAF制造工艺

DAF 제조 공정 : Wafer Backside Lamination(WBL), Dicing(Sawing), UV/Expanding, Die Bonding, Chip th substrate
DAF 제조 공정 : Wafer Backside Lamination(WBL), Dicing(Sawing), UV/Expanding, Die Bonding, Chip th substrate

产品组

    产品结构及用途

      产品分类

      产品分类 :分类 ,Grade ,特性 ,用途 ,下载
      分类 Grade 特性 用途 下载
      DAF
      Normal
      • 芯片与电路板或芯片之间的粘合
      • 模塑后实现无空隙
      • 优秀的可靠性和高热处理耐性(高热预算)
      • 可兼容刀片及激光切割工艺
      Thickness : 5, 10, 20㎛
      DAF
      FOW
      (Film Over Wire)
      • 芯片间粘合及线埋入可能
      • Die Attach固化后实现无空隙
      • 优秀的线埋入特性
      • 可兼容刀片及激光切割工艺
      Thickness : 40, 50, 60 ㎛
      DAF
      FOD
      (Film Over Die)
      • 芯片埋入及粘合
      • 优秀的控制器、芯片、线埋入特性
      • 优秀的HAST(高加速应力测试)可靠性
      • 最小化填角(Fillet)
      • 可兼容刀片及激光切割工艺
      Thickness : 100 ~ 120㎛
