DAF

Die Attach Film

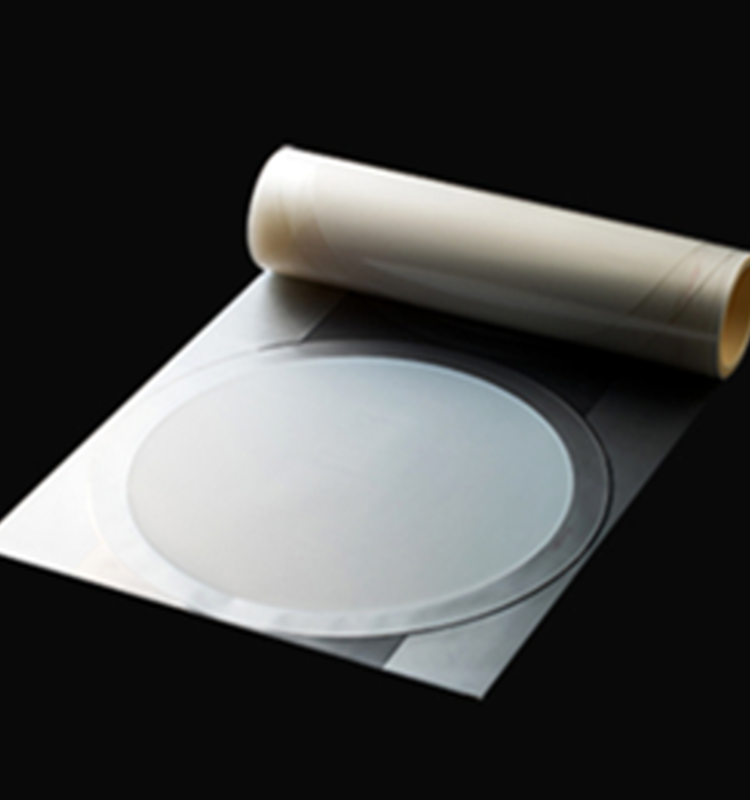

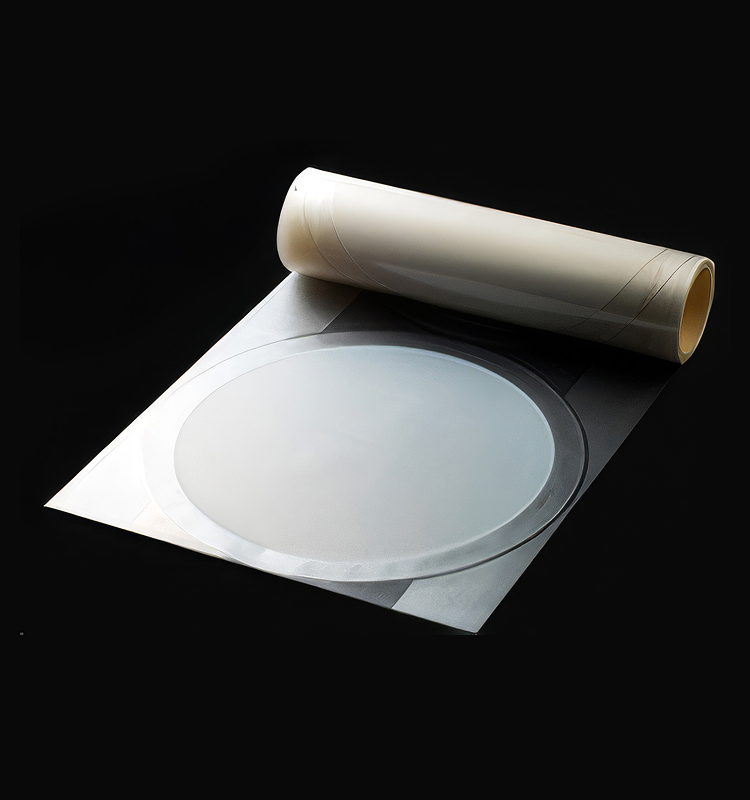

DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재
DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재

반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재

DAF(Die Attach Film)는 반도체 패키지 공정에서 반도체 칩과 회로기판, 칩과 칩을 연결할 때 사용되는 초박형 필름 접착제로, 반도체 후공정에서 플래시 메모리 등을 제작할 때 쓰이는 필수 소재입니다. 탁월한 신뢰성 및 용이한 공정성으로 반도체 패키지의 적층화, 박형화를 가능하게 합니다.

제품용도

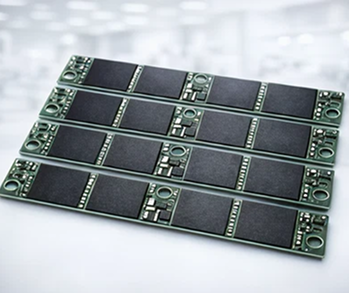

PC/서버 DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재

PC/서버

그래픽 D램 DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재

그래픽 D램

모바일 D램 DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재

모바일 D램

낸드 DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재

낸드

AP DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재

AP

지문인식 센서 DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재

지문인식 센서

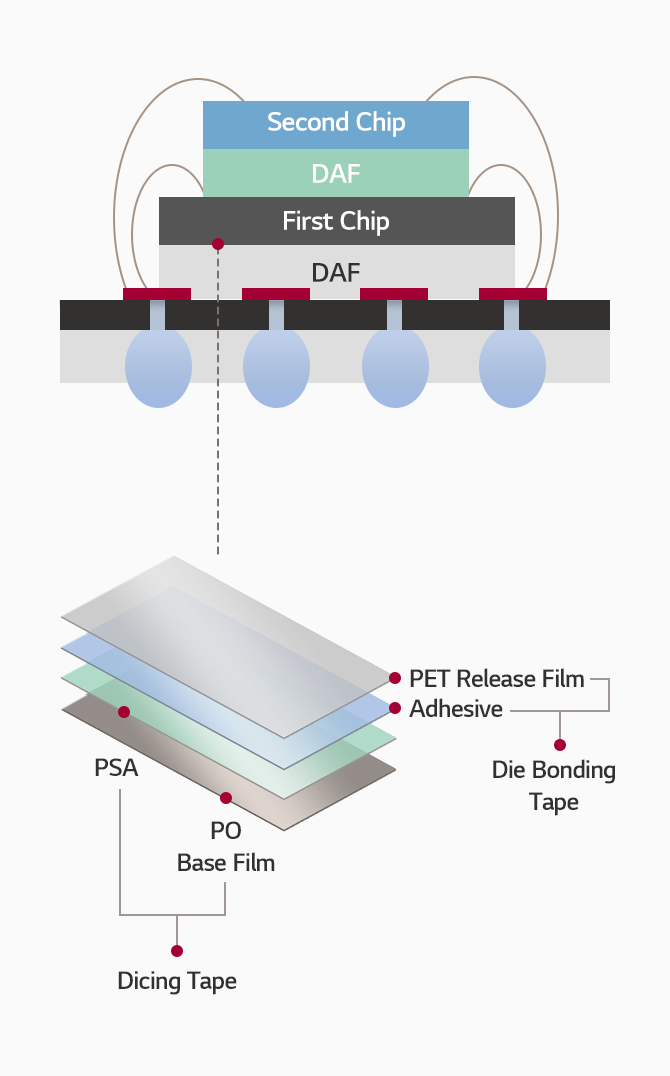

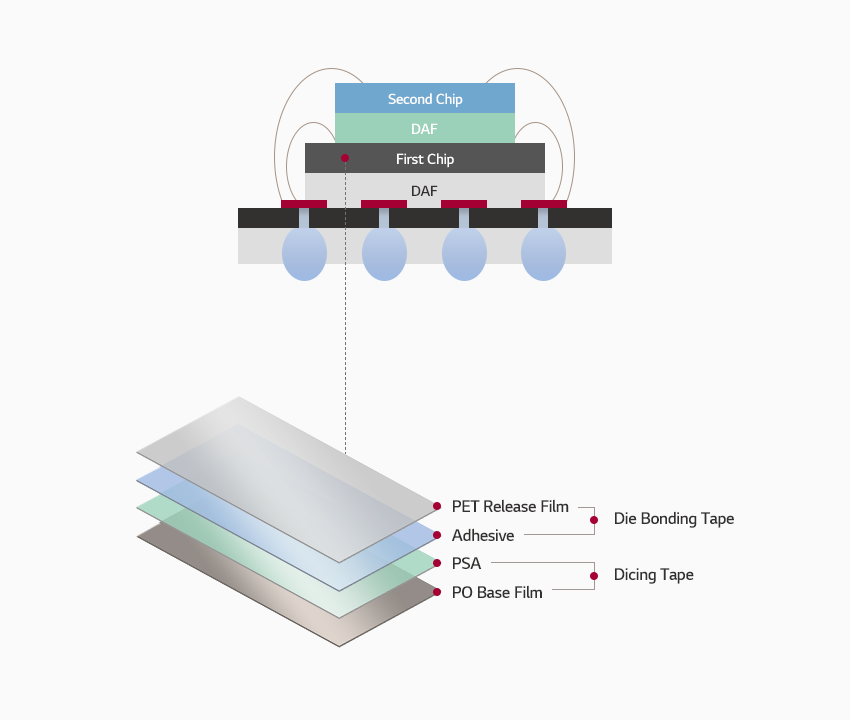

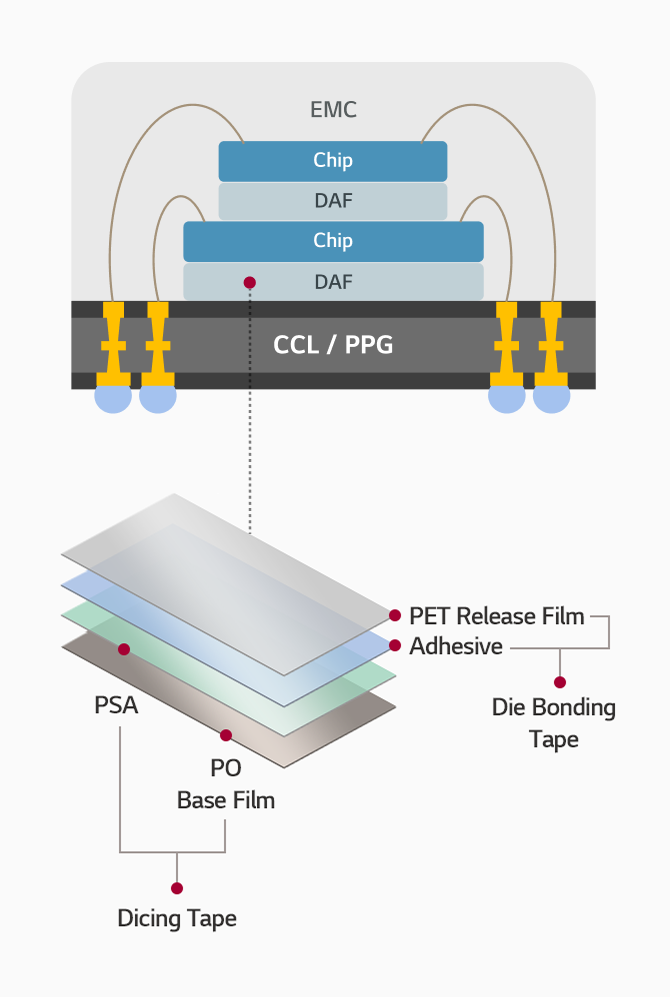

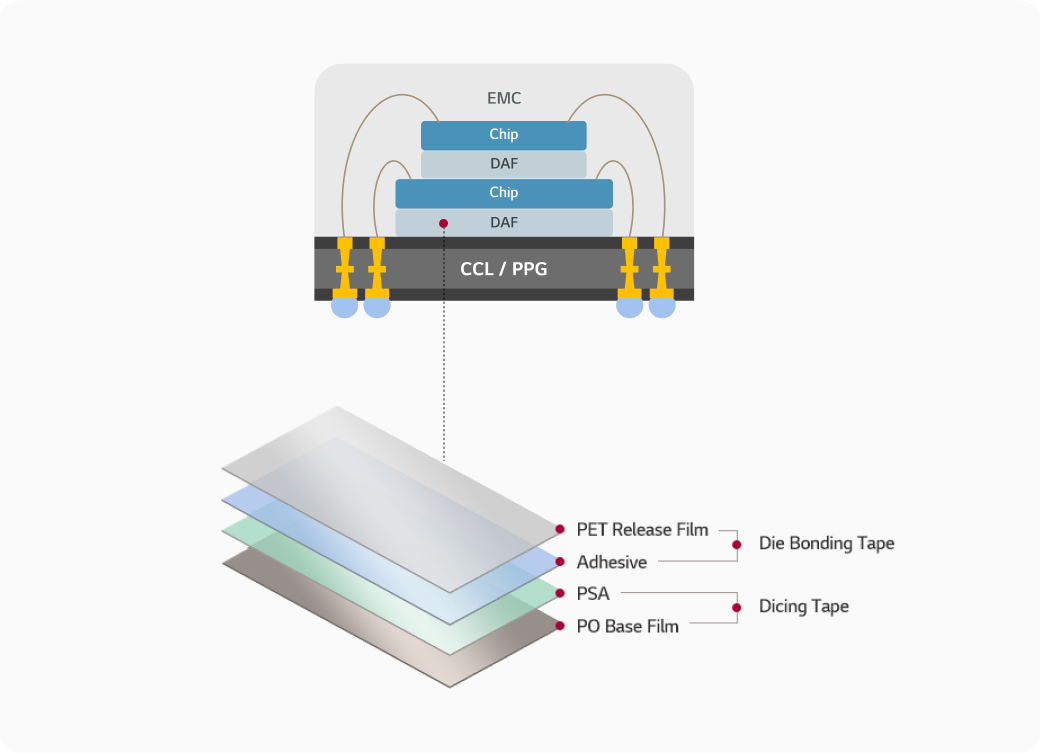

제품 기능 및 구조

· 우수한 Pick up 특성과 공정성
· Void free 및 내열성 등 탁월한 신뢰성
· 점도 및 Cure 제어 통한 우수한 매립성

제품 기능 및 구조 DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재
제품 기능 및 구조 DAF Die Attach Film LG화학 첨단소재 반도체 패키지의 적층화, 박형화를 위한 초박형 필름 접착소재

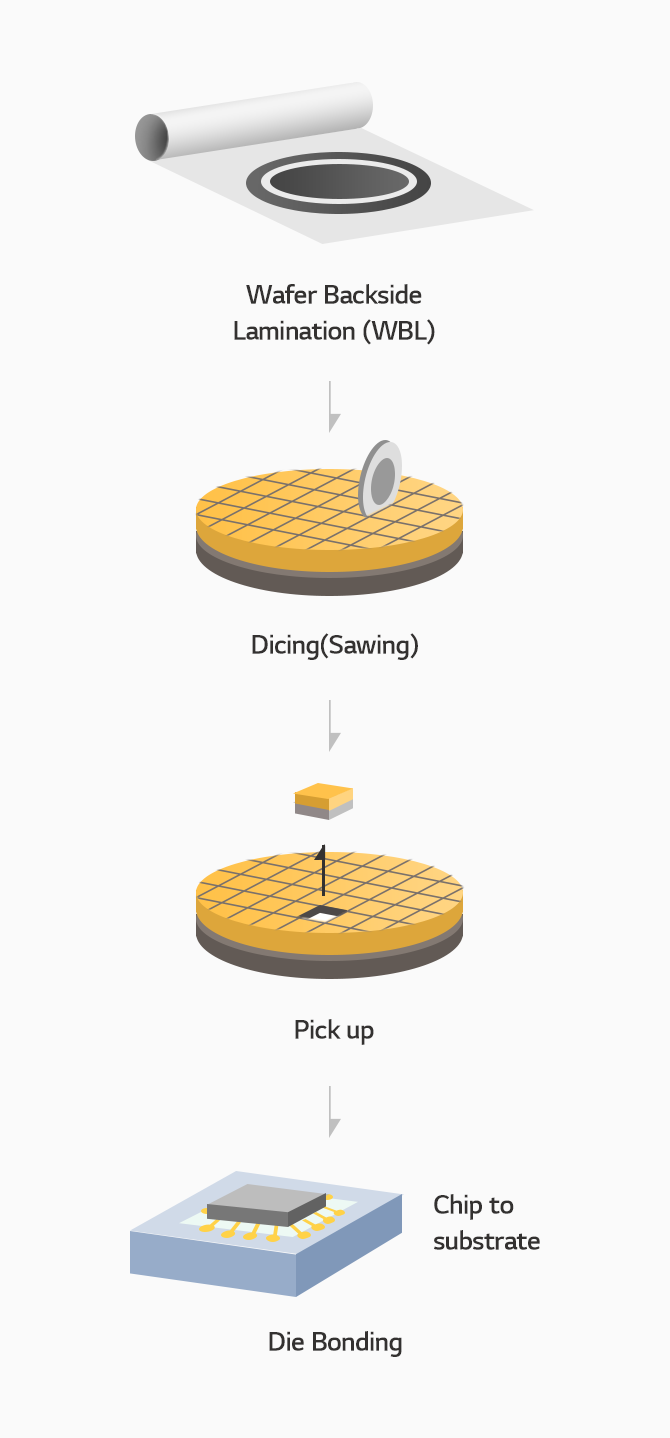

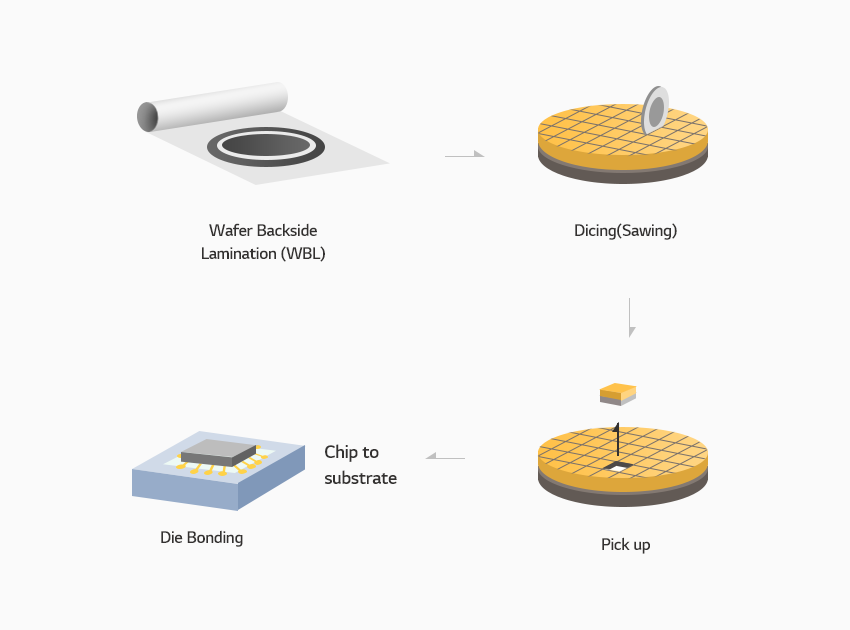

DAF 제조 공정

DAF 제조 공정: Wafer Backside Lamination(WBL), Dicing(Sawing), UV/Expanding, Die Bonding, Chip to substrate
DAF 제조 공정: Wafer Backside Lamination(WBL), Dicing(Sawing), UV/Expanding, Die Bonding, Chip to substrate

제품그룹

    제품 구조 및 용도

      제품 분류 및 자료 다운로드

      제품 분류 및 자료 다운로드 :제품군 ,Grade ,특징 ,주용도 ,다운로드
      제품군 Grade 특징 주용도 다운로드
      DAF
      Normal
      * 두께 (μm) : 5/ 10 / 20 * Mold Void Free, Blade, GAL, DBG등 다양한 Dicing 공정 가능
      칩 to 칩 또는 칩 to 기판용 접착필름
      DAF
      FOW(Film over Wire)
      * 두께 (μm) : 50 ~ 80* Pre-cure Void Free, 우수한 필렛 및 와이어 매립성* 탁월한 HAST(Highly Accelerated Stress Test) 신뢰성
      와이어 매립형 접착필름
      DAF
      FOD(Film over Die)
      * 두께 (μm) : 90~120* Pre-cure Void Free, 우수한 콘트롤러 칩 및 와이어 주변부 Void 특성* 탁월한 HAST(Highly Accelerated Stress Test) 신뢰성, * Blade/GAL/DBG등 다양한 Dicing 공정 가능
      콘트롤러 칩 매립형 접착필름
